Po dlhej dobe skladovania konzol a hier v krabiciach, pomaly v každej voľnej skrini sme sa konečne dostali k výstavbe hernej miestnosti.
Priestor bol dostupný, tak isto aj nejaký nábytok.Dokúpiť bolo treba akurát skrinku na TV a konzoly a nejaké dosky na pár políc.

Hlavný a nutný krok bol naplánovať, ktoré konzoly budú trvalo zapojené, ako budú zapojené a podobne. A keďže potrebujem mať vo veciach poriadok, ako prvé som si navrhol 3D model mojej predstavy. Návrhov som mal samozrejme viac, kým som našiel tie správne modely nábytku a konzol.

herna

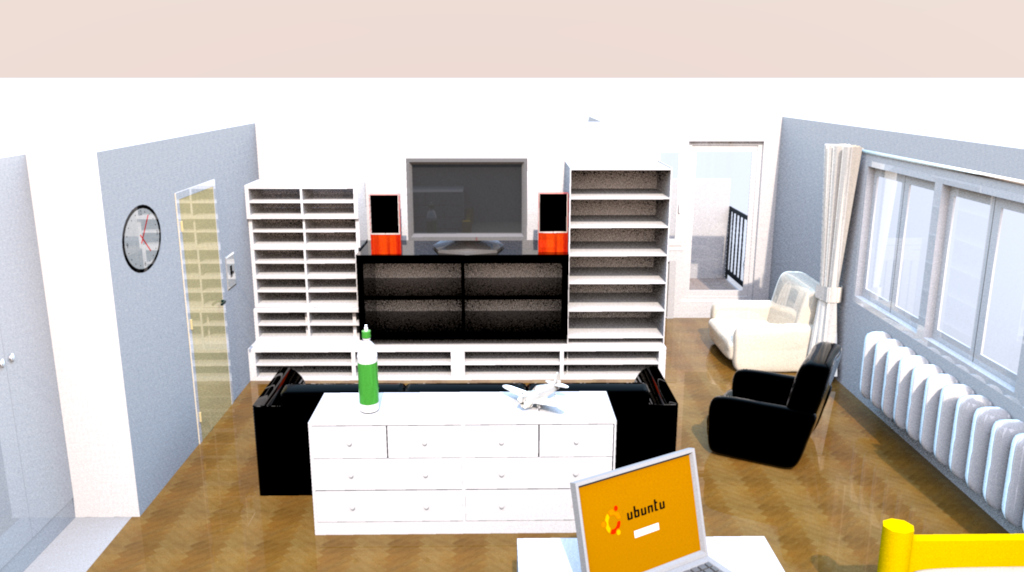

Prvý návrh

herna22

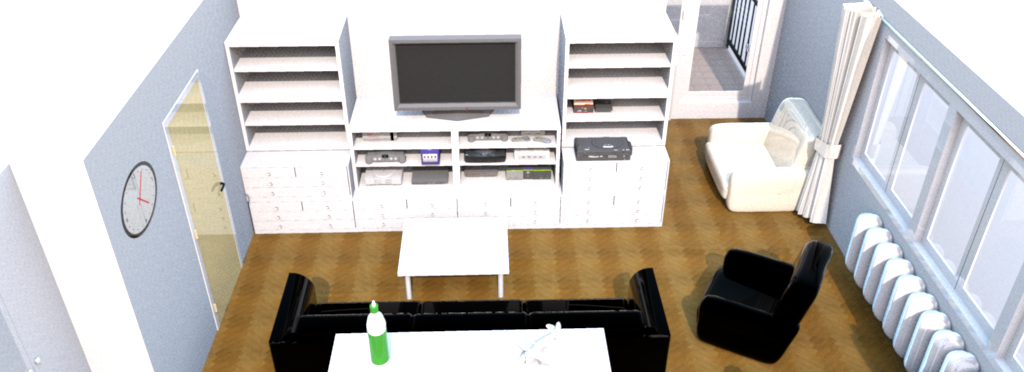

Finálny návrh

herna2

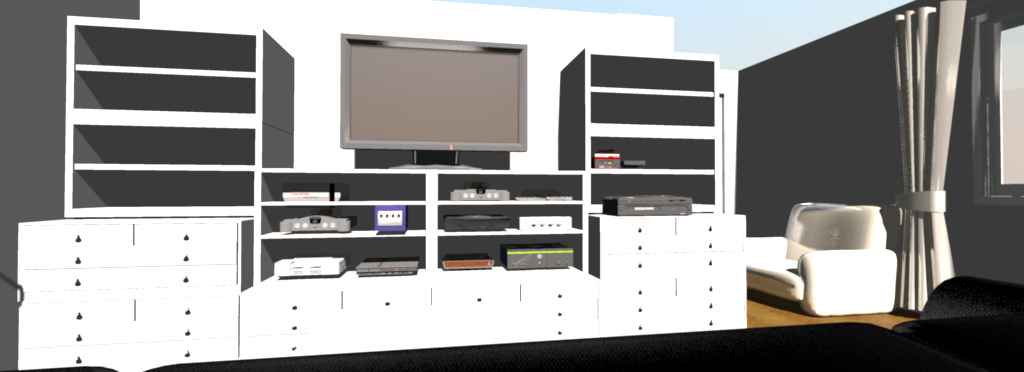

Finálny návrh – pohľad z blízka

V rámci dostupného priestoru je možné zapojiť 13 herných konzol, čo je pre naše potreby úplne postačujúce.

Zapojené systémy sú:

  • Atari 2600 Jr.
  • Nintendo Entertainment System – NES
  • Super Nintendo – SNES
  • Nintendo 64 – Európska verzia PAL
  • Nintendo 64 – Japonská verzia NTSC upravená aj na USA hry
  • Nintendo GameCube
  • Sega Master System
  • Sega Mega Drive + Sega Mega CD
  • Sega Saturn
  • Sega Dreamcast
  • Sony Playstation
  • Sony Playstation 2
  • Microsoft Xbox

Iné konzoly bude možné zapájať v prípade potreby.

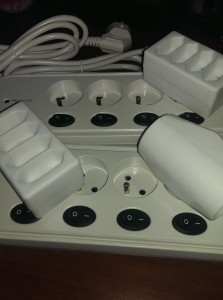

Dlho som rozmýšľal ako vyriešiť elektrické zapojenie tak aby neboli všetky veci naraz zapnuté, hľadal som rôzne prepínače a podobne. Nakoniec sa mi podarilo na Alza.sk nájsť prepäťovú ochranou so štyrmi zásuvkami a vypínačmi pre každú z nich. Takéto rozbočky som kúpil dve, plus som ešte kúpil 1 roztrojku a dve rozštvorky. Pri zapájaní som dával pozor aby staršie systémy, ktoré používajú adaptéry, boli zapojené zvlášť. Takže Atari, Nes,Snes, MasterSystem, MegaDrive majú vlastné zásuvky (pri MegaDrive som použil roztrojku kvôli MegaCD). Zvyšné systémy sú zapojené cez rozštvorky na spoločných vypínačoch.

ImgW.ashx

IMG_20150520_210032

Ďalší krok je zapojenie k TV. Použil som starý CRT televízor, kvôli kompatibilite so svetelnými zbraňami k niektorým konzolám. Tento TV plánujem neskôr vymeniť za väčší CRT s plochou obrazovkou.

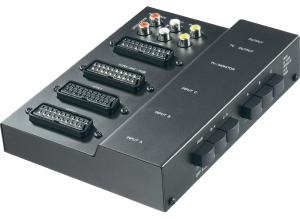

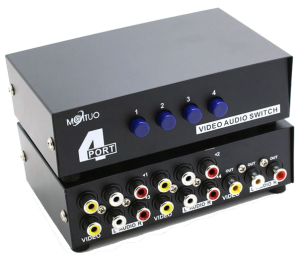

Konzoly sú zapojené cez tri AV prepínače 4v1, z týchto prepínačov pokračujeme do SCART prepínača 3v1 a odtiaľ ide výstup SCART do TV. Tento SCART prepínač má aj ďalšie výstupy, z ktorých využívam AUDIO výstup do HIFI veže, ktorá je primárnym zvukovým zariadením. Použitý TV má len mono reproduktor, takže externé ozvučenie je lepšie.

switch  scart

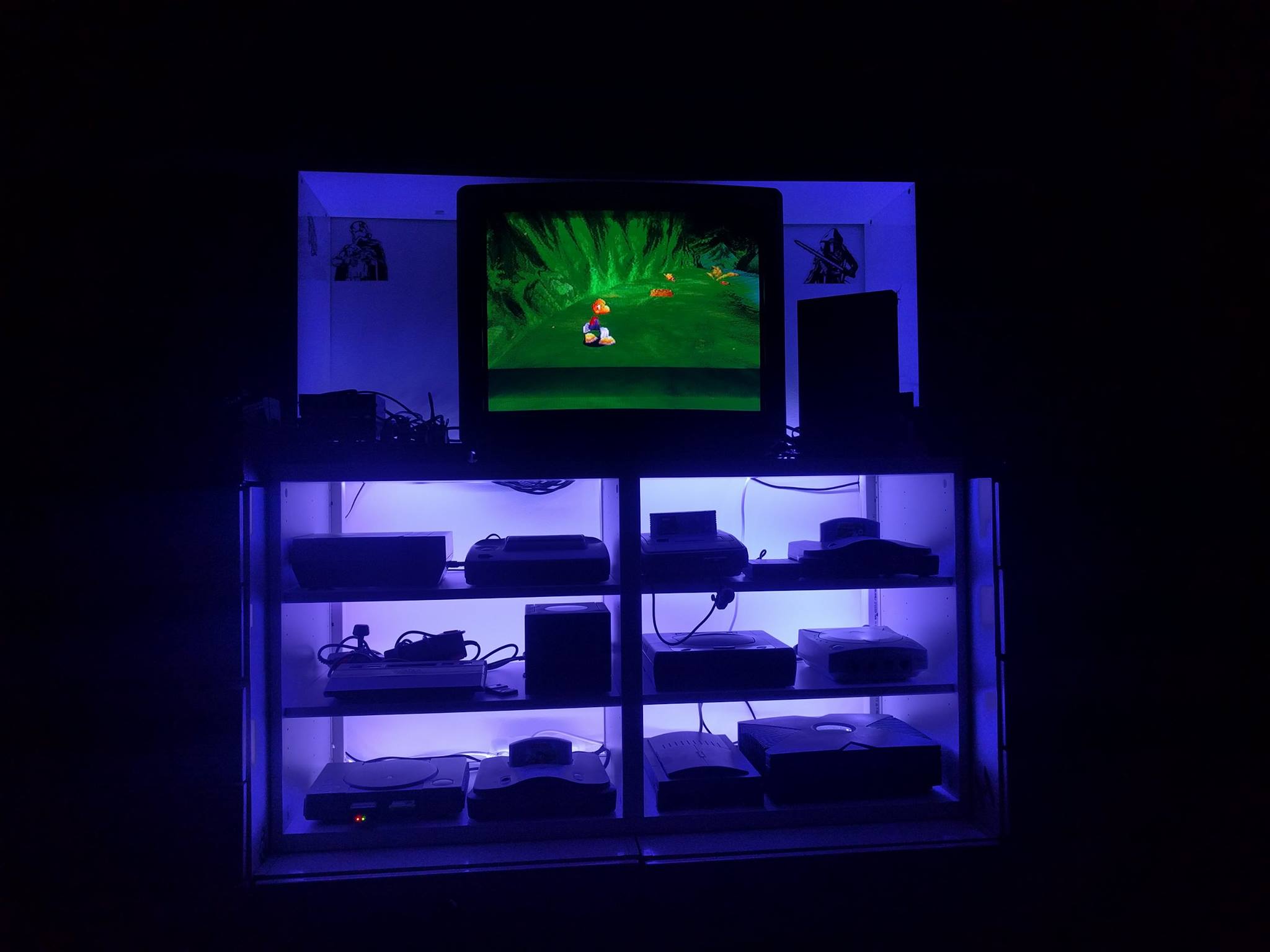

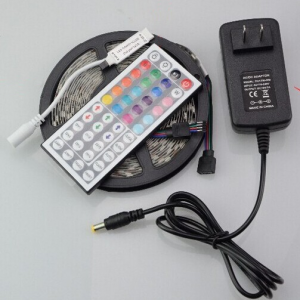

Nakoniec ešte LED podsvietenie a miestnosť je 13048116_614786628698151_2936518965138149192_odokončená. Už len sadnúť a hrať 😀led

13165841_625023024341178_3306452912832911244_nZoznam použitých vecí:

  • Skrinka na TV a konzoly(IKEA)
  • Biele stolíky(IKEA)
  • Dosky na police(BAUMAX)
  • AV prepínače
  • SCART prepínač
  • LED pásik + káble
  • El. zásuvky
